ООО "Асбестовский котельно-машиностроительный завод" производит котлы водогрейные ПТВМ-50, а так же комплектующие для котлов.
Котел ПТВМ-50 предназначен для получения горячей воды с температурой до 150 °С в отдельно стоящих котельных для использования в системах отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначений и на ТЭЦ.
Котлы ПТВМ-50 (КВ-ГМ-58,2-150) выпускаются для работы как в основном режиме, так и в пиковом (для подогрева сетевой воды) соответственно от 70 до 150 °С и от 110 до 150 °С.

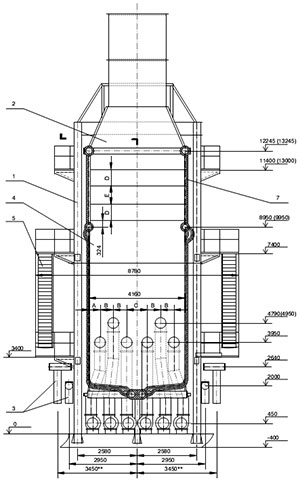

Котлы имеют башенную компоновку: над вертикальной топочной камерой располагается конвективная поверхность нагрева. Топочная камера экранирована трубами Ø60х3 с шагом S=64 мм. Конвективная поверхность нагрева котла состоит из четырех пакетов, набирается из U-образных ширм из труб Ø28х3 с шагом S1=64 мм и S2=40 мм. Боковые стены конвективного газохода закрыты трубами Ø83х3,5 с шагом 128 мм и являются одновременно стояками конвективных полусекций. Трубные системы котлов подвешиваются к каркасу за верхние коллекторы и свободно расширяются вниз.
Котлы ПТВМ-50 (КВ-ГМ-58,2-150) оборудованы газомазутными горелками - двенадцать; по шесть с каждой стороны, котлы КВ-ГМ-69,8-150 (ПТВМ-60) и КВ-ГМ-139,6-150 (ПТВМ-120) оборудованы газовыми горелками: КВ-ГМ-69,8-150 (ПТВМ-60) - двенадцать по шесть с каждой стороны. Каждая горелка снабжена индивидуальным дутьевым вентилятором.
Котлы имеют облегченную обмуровку, которая крепится непосредственно к экранным трубам. Общая толщина обмуровки 110 мм. Обмуровочные и изоляционные материалы в поставку завода не входят.
Технические характеристи ПТВМ-50
- Топливо - газ/мазут
- Теплопроизводительность, МВт - 58,2
- Расчетное (избыточное) давление воды на входе в котел, МПа - 1,6
- Температура воды на входе, °С - 70
- Температура воды на выходе, °С - 150
- Диапазон регулирования теплопроизводительности по отношению к номинальной, % - 30-100
- Гидравлическое сопротивление МПа, не более - 0,25
- Расход воды через котел, т/ч - 618
- Удельный расход условного топлива (расчетный), м3/МВтч / кг/МВтч - 154/132
- КПД котла, брутто, %, не менее, газ (мазут) - 92,8 (91,1)
- Удельный выброс окислов азота при α=1,4,, г/м3, не более, газ (мазут) - 0,23 (0,34)
- Сейсмичность по СниП II-А, 12-69, балл, не более - 6
- Масса метала котла, кг, расчетная (с трубой) - 106000
- Средний срок службы до списания, лет, не менее - 20
Комплектующие для котла ПТВМ-50
- Конвективные поверхности нагрева
- Топочные камеры
- Топочные экраны, которые обеспечивают охлаждение стенок труб
- Горелки для котла
- Экономайзер для котла ПТВМ-50
- Ширмовый пароперегреватель ПТВМ-30, располагаемый в верхней части топки
Так же завод АКМЗ производит змеевик котла ПТВМ-50, ширмы котла, зоны максимальной теплоемкости и переходные зоны.
Удобные подъездные Ж/Д пути и развязки, а так же большая производственная территория завода обеспечивают возможность быстрой и качественной сборки котла ПТВМ-50 из отдельных произведенных элементов, с последующей погрузкой в Ж/Д вагоны и отправкой заказчику.
