Воздухоподогреватели трубчатые

ООО "Асбестовский котельно-машиностроительный завод" производит трубчатые воздухоподогреватели для подогрева воздуха, поступающего в топку котла.

Трубчатые воздухоподогреватели производятся с поверхностью нагрева от 60 м² до 1400 м².

Воздухоподогреватели по принципу передачи тепла делятся на рекуперативные с передачей тепла от продуктов сгорания к воздуху через неподвижную поверхность нагрева и регенеративные, в которых процесс передачи тепла осуществляется путем аккумуляции тепла набивкой при нагревании ее в потоке газов и передачи потоку воздуха, для этого ротор воздухоподогревателя с помещенной в нем набивкой вращается, обеспечивая попеременное омывание набивки потоками газов и воздуха. Рекуперативные воздухоподогреватели применяются для котлоагрегатов любой производительности, выполняются в виде вертикальных трубчатых поверхностей нагрева из стальных труб с наружным диаметром 33-40 мм с толщиной стенки 1,5 мм, при сжигании малозольных топлив и природного газа допускаются трубы диаметром до 29 мм. Трубы расположены в шахматном порядке. Газы проходят внутри труб (продольное омывание), воздух — между трубами (поперечное омывание). Установкой трубных досок воздухоподогреватели разделяются на несколько ходов по воздушной стороне, в местах поворота воздуха устанавливаются перепускные короба. Рекомендуемая скорость воздуха 4,5-6 м/с; соотношение скоростей воздуха и газов для трубчатых воздухоподогревателей равно 0,5.

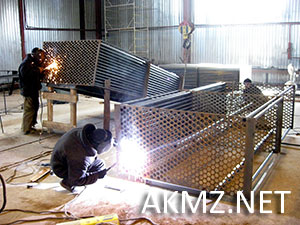

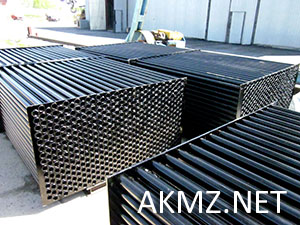

Воздухоподогреватели выполняются в виде кубов, заполняющих все сечение конвективной шахты котла, имеют однопоточную или двухпоточную схему по газу и одноходовую или многоходовую по воздуху с подачей его по широкой стороне. Трубчатые воздухоподогреватели Асбестовского котельно-машиностроительного завода изготавливаются и комплектуются как элемент котла. К паровым котлам малой производительности устанавливаются вынесенные стальные трубчатые воздухоподогреватели с поверхностью нагрева от 60 м².

При установке воздухоподогревателей требуются искусственная тяга и дутье, то есть установка дымососа и вентилятора для подачи воздуха в топочную камеру.

При наличии в котельной установке экономайзера и трубчатого воздухоподогревателя первым по ходу газов устанавливают экономайзер, а вторым воздухоподогреватель. Тот же порядок в размещении сохраняется при выполнении воздухоподогревателя по двухступенчатой схеме: вторая ступень устанавливается в рассечку между ступенями водяного экономайзера.
