Аппарат воздушного охлаждения АВГ (горизонтальный)

  • Печать

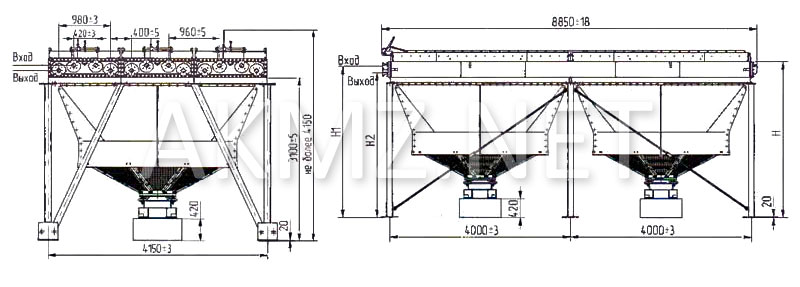

Аппарат воздушного охлаждения горизонтального типа АВГ

Аппарат воздушного охлаждения горизонтального типа АВГАппарат воздушного охлаждения АВГ предназначен для охлаждения и конденсации различных сред в газовой, нефтяной, нефтеперерабатывающей и химической промышленности. Климатическое исполнение - У1 и УХЛ1. Могут устанавливаться в условиях макроклиматических районов с сейсмичностью до 7 баллов и скоростным напором ветра по 4 географическому району. Аппараты могут размещаться на открытой площадке во взрывоопасной зоне класса В-1г. По требованию заказчика аппараты могут изготавливаться с дополнительными опциями: жалюзи с ручным или электроприводом, увлажнителем воздуха с ответными фланцами и крепежом, частотным преобразователем, устройством для наружной очистки труб типа "керхер", площадками обслуживания, устройством для монтажа-демонтажа электродвигателя.

Технические характеристики:

  • Коэффициент оребрения труб: 9; 14,6; 20
  • Условное давление, МПа (кгс/см2): 0,6 (6); 1,6 (16); 2.5 (25); 4,0 (40); 6,3 (63); 8,5 (85); 10,0 (100)
  • Количество теплообменных секций: 1,2,3
  • Количество рядов труб в секции: 4; 6; 8
  • Длина труб, м: 1,5; 3; 4; 6; 8; 12
  • Площадь поверхности теплообмена, м2: 830 - 4320
  • Диаметр колеса вентилятора, мм: 800; 2800; 5000
  • Электродвигатель: ВАСО
  • Мощность электродвигателя, кВт: 3 - 75
  • Количество электродвигателей: 1 ,2, 3
  • Маткриал: углеродистая сталь, нержавеющая сталь, латунь

Присоединительные размеры секций аппаратов АВГ:

Число рядов труб Число ходов по трубам Условный проход Ду, мм Основные присоединительные размеры аппарата, мм при ф=9 Основные присоединительные размеры аппарата, мм при ф=14,6 и 20
Вход Выход H±10 H1±10 H2±10 H±10 H1±10 H2±10
4 1 150 150 3430 3255 3255 3450 3255 3255
4 2 80 80 3430 3305 3225 3450 3325 3225
4 2а 125 50 3430 3285 3205 3450 3300 3205
4 4 50 50 3430 3320 3210 3450 3340 3210
6 1 200 200 3510 3280 3280 3550 3280 3280
6 2 100 100 3510 3365 3230 3550 3420 3230
6 2а 150 80 3510 3355 3225 3550 3355 3255
6 3 80 80 3510 3390 3220 3550 3430 3220
6 3а 125 50 3510 3380 3205 3550 3425 3205
6 6 50 50 3510 3405 3205 3550 3445 3205
8 1 200 200 3600 3280 3280 3650 3280 3280
8 2 125 125 3600 3420 3240 3650 3510 3240
8 2а 150 125 3600 3410 3245 3650 3445 3225
8 4 80 80 3600 3480 3220 3650 3530 3220
8 4а 150 50 3600 3440 3205 3650 3475 3205
8 8 50 50 3600 3495 3205 3650 3545 3205

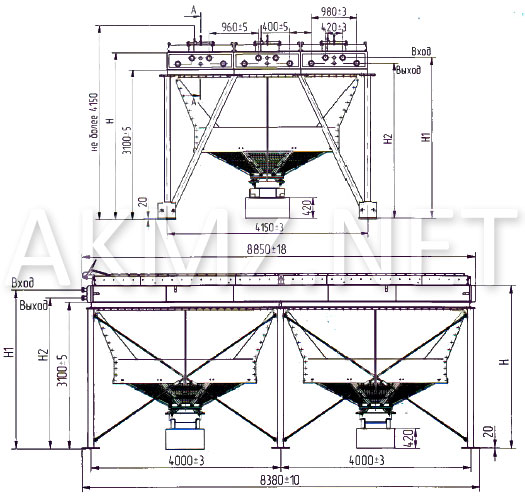

Аппарат воздушного охлаждения АВГ-В

Аппарат воздушного охлаждения АВГ-ВАппарат воздушного охлаждения АВГ-В предназначен для охлаждения высоковязких продуктов (с вязкостью на выходе более 2-10-4 м2/с, или 200 сСт) в нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности. Вид климатического исполнения аппаратов - У и УХЛ по ГОСТ 15150-69. Изготавливаются с литыми крышками.

Технические характеристики:

  • Коэффициент оребрения труб: 7,8; 17,4
  • Количество теплообменных секций: 3
  • Площадь поверхности теплообмена, м2: 890-3590
  • Условное давление, МПа (кгс/смг): 0,6 (6); 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
  • Температура продукта, К (°С): до 573 (до+300)
  • Количество рядов труб в секции: 4; 6; 8
  • Число ходов по трубам: от 1 до 8
  • Длина труб в секции, м: 4; 8
  • Диаметр колеса вентилятора, мм: 2800
  • Потребляемая мощность, кВт: 22, 30, 37
  • Тип электродвигателя: ВАСО
  • Количество электродвигателей для 4 м/для 8 м: 14/2
  • Масса аппарата, кг: 32 000 4
  • Габаритные размеры, мм:
    • для 4 м 4530 х 4700 х 4300 4
    • для 8 м 4530 х 8700 х 4300
  • Материальное исполнение: Б1

Габаритные, установочные и присоединительные размеры аппаратов АВГ-В:

Число рядов труб Число ходов по трубам Условный проход Ду, мм Основные присоединительные размеры аппарата, мм при ф=9
Вход Выход H±10 H1±10 H2±10
4
 1
 200
 200
 3510
 3330
 3280
4
 2
 125
 125
 3510 3370
 3240
4
 4
 80
 80
 3510 3385
 3225
6
 1
 200
 200
 3600
 3420
 3280
6
 2
 150
 150
 3600 3352
 3248
6
 3
 125
 125
 3600 3460
 3240
6
 6
 80
 80
 3600 3475
 3225
8
 1
 250
 250
 3710
 3505
 3305
8
 2
 150
 150
 3710 3555
 3255
8
 4
 125
 125
 3710 3570
 3240
8
 8
 80
 80
 3710 3585
 3225

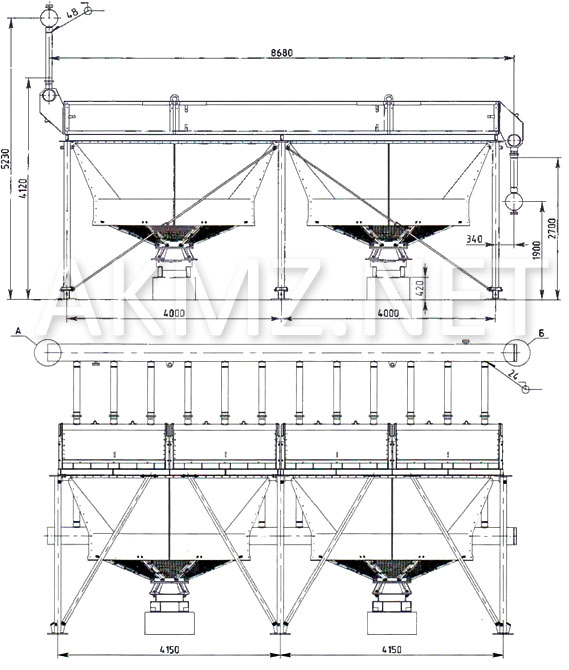

Аппарат воздушного охлаждения 1АВГ-160

Аппарат воздушного охлаждения горизонтального типа АВГАппарат воздушного охлаждения 1АВГ-160 предназначен для охлаждения природного газа и конденсации жидких углеводородов. Аппарат состоит из четырех теплообменных секций коллекторного типа, собранных из оребренных труб. Секции расположены горизонтально и монтируются на металлической конструкции. Четыре привода с колёсами вентиляторов размещаются на отдельных рамах. Колеса вентиляторов, вращаясь в полости коллекторов, прогоняют воздух через межтрубное пространство секций, охлаждая продукт.

Технические характеристики:

  • Коэффициент оребрения труб: 20
  • Условное давление, МПа (кгс/см2): 16,0 (160)
  • Количество теплообменных секций: 4
  • Количество рядов труб в секции: 6
  • Количество труб в секции: 195
  • Длина труб, м: 8
  • Число ходов по трубам: 3
  • Площадь поверхности теплообмена, м2: 9940
  • Диаметр колеса вентилятора, мм: 2800
  • Электродвигатель: ВАСО
  • Мощность электродвигателя, кВт: 30
  • Количество электродвигателей: 4
  • Материал: углеродистая сталь, нержавеющая сталь, латунь

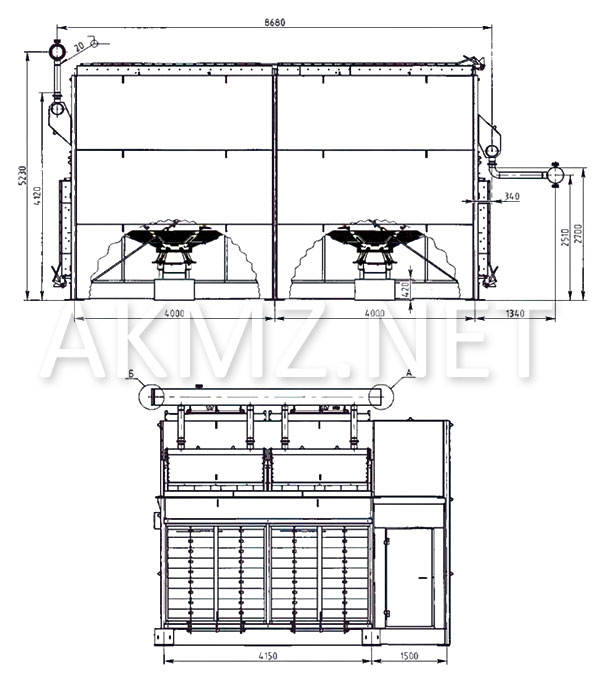

Аппарат воздушного охлаждения АВГ-160Р

Аппарат воздушного охлаждения АВГ-160РАппарат воздушного охлаждения АВГ-160Р предназначен для охлаждения природного газа в газовой или смежных отраслях промышленности. Аппарат состоит из двух теплообменных секций коллекторного типа, собранных из биметаллических оребренных труб. Секции расположены горизонтально и монтируются на металлической конструкции. Привод вентилятора с колесом размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт. Для предотвращения переохлаждения продукта аппарат снабжён узлом рециркуляции нагретого воздуха.

Технические характеристики:

  • Коэффициент оребрения труб: 20
  • Условное давление, МПа (кгс/см2): 17,0 (170)
  • Количество теплообменных секций: 2
  • Количество рядов труб в секции: 6
  • Длина труб, м: 8
  • Площадь поверхности теплообмена, мг: 4970
  • Диаметр колеса вентилятора, мм: 2800
  • Электродвигатель: AMM100S4
  • Мощность электродвигателя, кВт: 30
  • количество электродвигателей: 2
  • Материал: углеродистая сталь, нержавеющая сталь, латунь

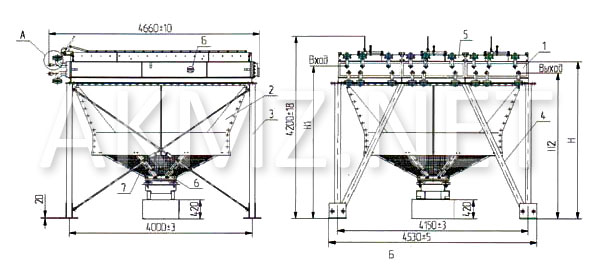

Аппарат воздушного охлаждения 1АВГ-ВВ

Аппарат воздушного охлаждения 1АВГ-ВВАппарат воздушного охлаждения 1АВГ-ВВ предназначен для охлаждения высоковязких продуктов (с вязкостью на выходе более 2-104 мг/с,) в нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности. Вид климатического исполнения аппаратов - У и УХЛ по ГОСТ 15150-69. Аппарат АВГ-ВВ выпускается двух типов: с гладкими и оребренными теплообменными трубами. По требованию заказчика аппарат комплектуется САУ и изготавливается с системой рециркуляции нагретого воздуха.

Технические характеристики:

  • Количество теплообменных секций с гладкими трубами/с оребренными трубами: 3/3
  • Площадь поверхности теплообмена с гладкими трубами/с оребренными трубами, м2: 132/660
  • Условное давление, МПа (кгс/см2): 0,6 (6); 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
  • Температура продукта, К(°С): до 573 (до+300)
  • Количество рядов труб в секции с гладкими трубами/с оребренными трубами: 4/4
  • Число ходов по трубам с гладкими трубами/с оребренными трубами: 16/14-12-14
  • Диаметр колеса вентилятора, мм: 2800
  • Потребляемая мощность, кВт: 30
  • Серия электродвигателя: ВАСО
  • Количество приводов: 1
  • Масса аппарата, кг, не более: 20000
  • Габаритные размеры, мм: 4530х5080х4030
  • Материальное исполнение секций: Б1

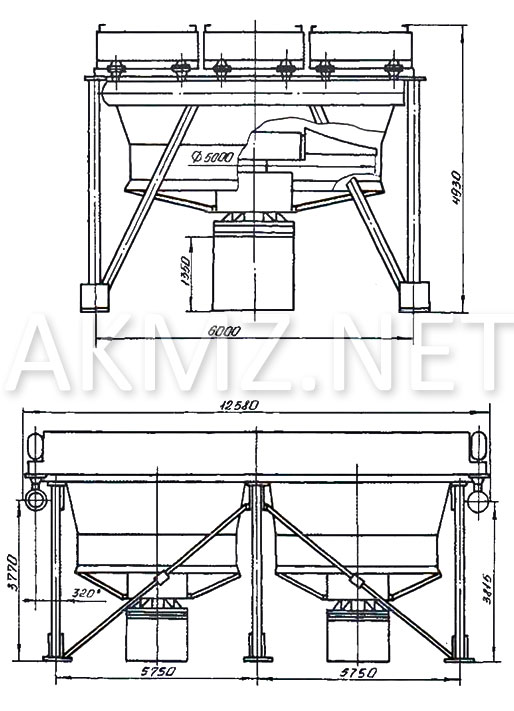

Аппарат воздушного охлаждения 2АВГ-75С, 2АВГ-100С

Аппарат воздушного охлаждения 2АВГ-75С, 2АВГ-100САппараты воздушного охлаждения 2АВГ-75С, 2АВГ-100С (коллекторами входа и выхода продукта) предназначены для охлаждения природного газа на компрессорных станциях магистральных газопроводов. Аппараты состоят из горизонтально расположенных секций, собранных из оребренных биметаллических труб, обдуваемых потоком воздуха, который нагнетается снизу осевыми вентиляторами с приводом от тихоходных электродвигателей. Аппараты могут эксплуатироваться в условиях холодного климата.

Технические характеристики:

  • Коэффициент оребрения труб: 20
  • Условное давление, МПа (кгс/см2): 7,5(75); 8,3(83); 10,0 (100)
  • Количество теплообменных секций: 3
  • Количество рядов труб в секции: 6
  • Число ходов по трубам в секции: 1
  • Количество труб: 528
  • Длина труб, м: 12
  • Число ходов по трубам: 1
  • Площадь поверхности теплообмена, м2: 9930
  • Диаметр колеса вентилятора, мм: 5000
  • Электродвигатель: ВАСО
  • Мощность электродвигателя, кВт: 37
  • Количество электродвигателей: 2
  • Материал: углеродистая сталь, нержавеющая сталь, латунь

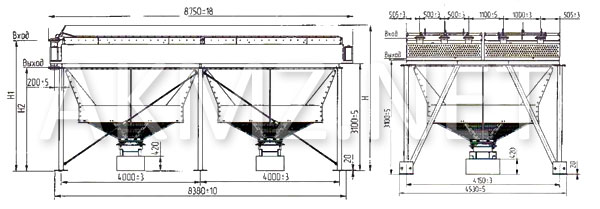

Аппарат воздушного охлаждения горизонтальный 2АВГ

Аппарат воздушного охлаждения 2АВГАппарат воздушного охлаждения 2АВГ предназначен для охлаждения парообразных сред в производствах нефтеперерабатывающей, нефтехимической и смежных отраслей промышленности. Для предотвращения переохлаждения продукта аппарат может быть снабжён узлом рециркуляции нагретого воздуха. Аппарат состоит из двух трубных секций, собранных из оребренных биметаллических труб со сварными камерами. Секции расположены горизонтально и монтируются на металлической конструкции. Привод с колесом вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт. Аппарат по требованию заказчика комплектуется САУ.

Технические характеристики:

  • Коэффициент оребрения труб: 9; 14,6; 20
  • Условное давление, МПа (кгс/см2): 0,6 (6); 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
  • Количество теплообменных секций: 2
  • Количество рядов труб в секции: 4,6
  • Длина труб, м: 4.8
  • Площадь поверхности теплообмена, м2: от 830 до 4710
  • Диаметр колеса вентилятора, мм: 2800
  • Электродвигатель: ВАС04-22-14ХЛ, ВАСО4-30-14ХЛ, ВАС04-37-14ХЛ
  • Мощность электродвигателя, кВт: 22, 30, 37
  • Количество электродвигателей: 1, 2
  • Материал: углеродистая сталь, нержавеющая сталь, латунь

Присоединительные размеры секций аппаратов 2 АВГ:

Коэффициент оребрения труб Число ходов по трубам Условный проход Ду, мм

Основные присоединительные размеры штуцеров аппарата, мм
при условном давлении, МПа
вход выход 0,6; 1,6 2,5 4.0 6.3
Н±10 Н1±10 Н2±10 Н±10 Н1±10 Н2±10 Н±10 Н1±10 Н2±10 Н±10 Н1±10 Н2±10
4 1 150 150 3575 3530 3150 3595 3540 3140 3915 3560 3140 3950 3595 3105
4 2 125 125 3655 3540 3160 3680 3545 3150 3995 3560 3150 4055 3590 3120
4 4 100 100 3635 3530 3165 3680 3545 3150 3995 3560 3150 4020 3570 3140
6 1 150 150 3635 3650 3150 3715 3660 3140 3837 3680 3140 4070 3715 3105
6 2 150 150 3770 3650 3160 3800 3660 3150 4115 3675 3145 4190 3715 3110
6 3 125 125 3635 3650 3150 3710 3655 3145 4030 3675 3145 4060 3705 3115
6 6 100 100 3750 3645 3165 3795 3660 3150 4110 3675 3150 4135 3690 3140
8 1 250 250 3695 3770 3150 3725 3775 3135 4010 3780 3140 4040 3770 3120
8 2 150 150 3845 3765 3160 3870 3770 3150 4160 3785 3150 4190 3790 3135
8 4 80 80 3735 3765 3160 3765 3770 3150 4050 3785 3150 4085 3790 3135
8 8 50 50 3735 3765 3165 3905 3775 3145 4185 3790 3155 4225 3795 3125
4 1 150 150 3585 3540 3155 3610 3555 3140 3960 3575 3140 3965 3610 3105
4 2 125 125 3660 3540 3160 3685 3550 3150 4000 3565 3150 4060 3595 3120
4 4 80 80 3640 3535 3165 3655 3540 3160 3970 3555 3160 4010 3570 3140
6 1 150 150 3715 3670 3150 3735 3680 3140 4060 3705 3140 4095 3740 3105
6 2 150 150 3780 3660 3160 3810 3670 3150 4125 3690 3145 4200 3725 3110
6 3 125 125 3715 3670 3150 3730 3675 3145 4050 3700 3145 4085 3730 3115
6 6 80 80 3760 3655 3165 3775 3660 3160 4090 3675 3160 4125 3690 3140
8 1 250 250 3715 3775 3160 3735 3780 3135 4030 3790 3150 4060 3790 3130
8 2 150 150 3855 3775 3170 3880 3790 3150 4170 3795 3160 4210 3805 3150
8 4 80 80 3750 3775 3170 3785 3790 3150 4065 3795 3160 4105 3805 3150
8 8 50 50 3875 3780 3175 3925 3790 3145 4195 3805 3165 4235 3810 3140

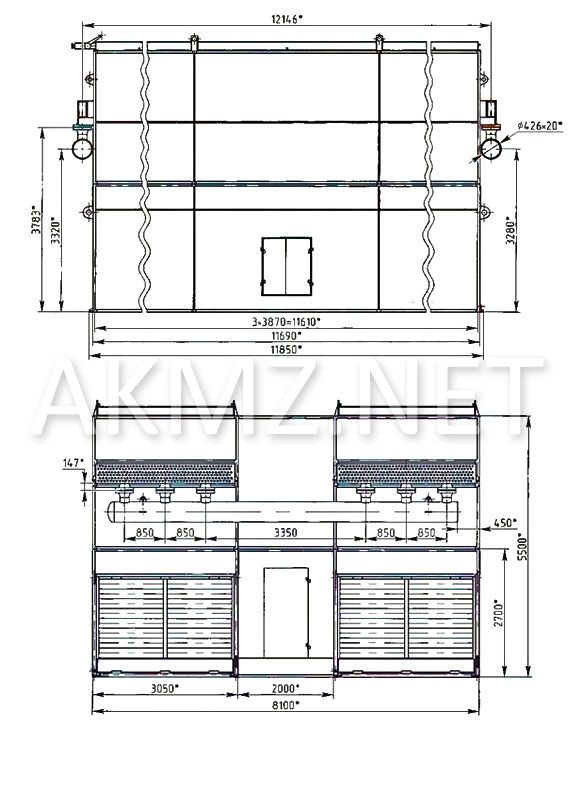

Аппарат воздушного охлаждения газа с рециркуляцией воздуха АВГ-БМР-100

Аппарат воздушного охлаждения АВГ-БМР-100Аппарат воздушного охлаждения АВГ-БМР-100 предназначен для конденсации и охлаждения парообразных, газообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслей промышленности. Для предотвращения переохлаждения продукта блок аппаратов оборудован системой рециркуляции нагретого воздуха.

Технические характеристики:

  • Коэффициент оребрения труб: 20
  • Объём трубного пространства, мэ: 2,94
  • Давление расчётное/рабочее, МПа (кгс/см2): 10/доЮ
  • Температура стенки расчётная, °С: 150
  • Минимально допустимая отрицательная температура стенки, °С: до -60
  • Наименование рабочей среды: природный газ
  • Число труб/теплообменных секций в блоке аппаратов, шт.: 534/2
  • Число ходов по трубному пространству: 1
  • Длина труб, м: 12
  • Площадь поверхности теплообмена аппарата наружная (по оребрению)/внутренняя, м2: 10300/423
  • Характеристика привода: тип/мощность, кВт: непосредственный/13
  • Число приводов, шт.: 6
  • Характеристика вентилятора: тип колеса/диаметр колеса, мм/число лопастей, шт.: ГАЦ-25-4М2/2500/4
  • Частота вращения, об/мин: 500
  • Производительность, м3/ч: 136 840
  • Установочная мощность, кВт: 13x6 = 78
  • Материальное исполнение блока аппаратов: Б1, БЗ

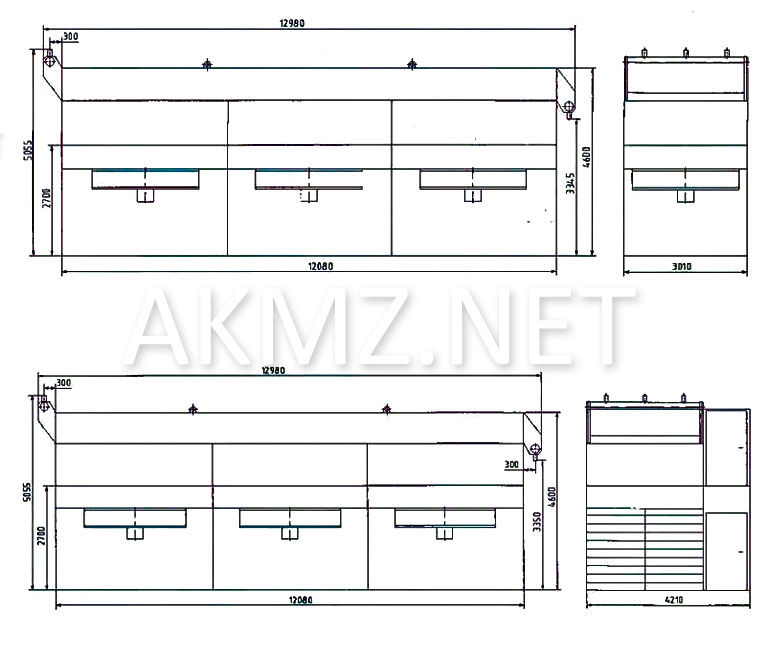

Аппарат воздушного охлаждения блочно-модульного исполнения АВГ-БМ-250 (320)

Аппарат воздушного охлаждения АВГ-БМ-250 (320)Аппарат воздушного охлаждения АВГ-БМ-250 предназначен для охлаждения и конденсации различных сред в газовой, нефтяной, нефтеперерабатывающей и химической промышленности. Климатическое исполнение - У1 и УХЛ1. Могут устанавливаться в условиях макроклиматических районов с сейсмичностью до 7 баллов и скоростным напором ветра по 4 географическому району. Аппараты могут размещаться на открытой площадке во взрывоопасной зоне класса В-1г. По требованию заказчика аппараты могут изготавливаться с дополнительными опциями: жалюзи с ручным или электроприводом, увлажнителем воздуха с ответными фланцами и крепежом, частотным преобразователем, устройством для наружной очистки труб типа "керхер", площадками обслуживания, устройством для монтажа-демонтажа электродвигателя.

Технические характеристики:

  • Коэффициент оребрения труб: 9; 14,6; 20
  • Условное давление, МПа (кгс/см2): 16(160); 25 (250); 32(320)
  • Количество рядов труб в секции: 4,6
  • Число ходов по трубам: 1,2,3
  • Длина труб, м: 6; 8; 12
  • Площадь поверхности теплообмена, м2: от 866 до 4775
  • Диаметр колеса вентилятора, мм: от 2,25 до 5
  • Электродвигатель: ВАСО
  • Мощность электродвигателя, кВт: 13,0
  • Количество электродвигателей: 2, 3
  • Материал: углеродистая сталь, нержавеющая сталь

Вся выпускаемая продукция соответствует государственным стандартам и техническим условиям.
